VOCs治理工程通風系統風量設計要點及計算

返回列表 瀏覽:- 發布日期:2018-07-12 10:08:19【

通風設計的目的是使室內的空氣流通與室外空氣交換,使其帶走室內的污染物,通風又分為全面通風和局部通風。下面僅簡單介紹全面通風設計計算方法,局部通風設計計算方法以及在通風設計中經常遇到的幾種情況。

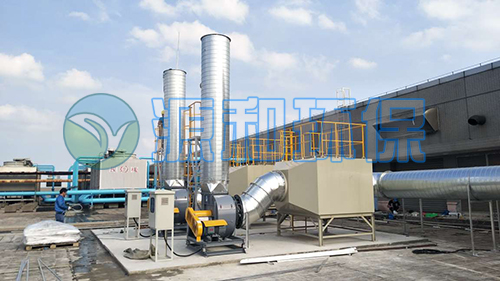

活性炭吸附塔

一、全面通風設計計算方法

1.按換氣次數計算法(無特別要求的情況下均可采用)

換氣次數指的是單位小時通風空間要更換空氣次數,單位通常是次/h,這個值為已知值,可以在設計手冊、規范上查到,或者由主專業提條件中會要求。需要計算房間的體積,與換氣次數的乘積就是通風量,如:

某生產車間通風(面積為18X9),房間高度4.7m(一般層高超過6m,按6m計算):

房間體積V=18×9×4.7=761.4m3;

通風量L=n·V=12×761.4=9136.8m3/h;

計算完通風量就需要選通風機,考慮風機的漏風,需要對風機進行修正,一般通風所取得漏風系數為1.05~1.1,比如我們?nèi)?.1系數,修正后:L'=9136.8×1.10=10050.5m3/h;這個時候我們應該計算風機的壓頭是多少Pa,一般有風管連接每米3~6Pa估算即可,因為計算較為麻煩。沒有風管連接我們一般可認為風機壓頭很小。

計算完通風量,我們就要選風機了,風機可以按照計算數據,參照風機樣本選基本對應的型號,已便于我們確定風機的用電量和尺寸、重量等,給電氣提配電、給建筑提留洞,還可能會給結構提風機重量的條件。風機的排布一般根據選型的臺數自由均勻排布即可。以上說的是最普通的房間通風計算,一般是排除余熱余濕及異味,無特殊嚴格要求。

2.熱平衡計算法

主要根據發熱量計算,有相關專業提設備的功率,根據功率就算發熱量,根據發熱量及室內外溫差,計算出排風量(手冊有公式)。

二、通風設計的幾種情況

1.是否考慮補風?

有時候,房間無窗戶,或者設固定窗,這是只排風,封閉的房間就會形成負壓,更不利于有害氣體的排除,這時就要考慮設補風,補風位置最好能考慮氣流不留死角。一般上排風,做下進風。

2.排風機(或風口)的位置高度?

一般情況下排除余熱及異味等均可采用上排風,具體的說只要排除的氣體密度比空氣輕,就可以采用上排風,風機放在房間的上部位置。

如果排除的氣體比空氣中,會下沉,就要采用下部排風,但下部排風通常不把風機設置房間的下部,而是用風管接到上部,通過上部風機排除,下部在風管上開風口,風口風速控制在3m/s左右,風管風速控制在7m/s以下。

3.是否要設事故通風?

在下列情況下需要設事故通風,

A.氣體聚集到一定濃度會發生爆炸、中毒。

B.電氣變電所,配電室內。(這個主要考慮火災后排出煙氣)。

.局部排風計算

前面排風說的是整體換氣,局部排風意思即是局部換氣,主要用在幾種散發有害氣體的點,比如實驗柜,通風柜。

1.局部通風的計算方法

局部通風一般不是按照換氣次數計算,因為是局部,無法確定換氣體積。

我們這時就要按操作面風速計算法,比如局部排風罩,按照通過罩口面的風速,通風櫥按照通風櫥開口處的風速,一般取0.5m/s的風速。具體可以查設計手冊。

2.排風罩的設計尺寸和高度可以參照設計手冊,沒人記公式。

四、風機形式的選擇

風機的樣式有多種,什么情況下選什么型號的風機?

1.安裝在墻上,不接風管,一般就用軸流風機,T35型比較多,也可以選低噪音壁式軸流風機等。軸流風機根據需要也可以接一段風管,能接多長,就要看風機的壓頭是否可以滿足壓力的損耗。

2.一般接風管較長,就需要選用混流風機或者斜流風機或者離心風機,這類風機壓頭比較大。

3.有時候可以選屋面風機,直接在屋面上做基礎,風機安裝在上面,方便。

風管、風道內風速(風流動的速度)一般控制在3~7m/s,這樣噪音小。

百葉口風速控制在4m/s以下,百葉要取0.6~0.9的有效系數。

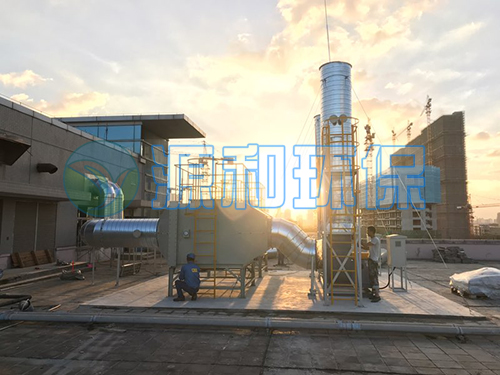

活性炭吸附塔
